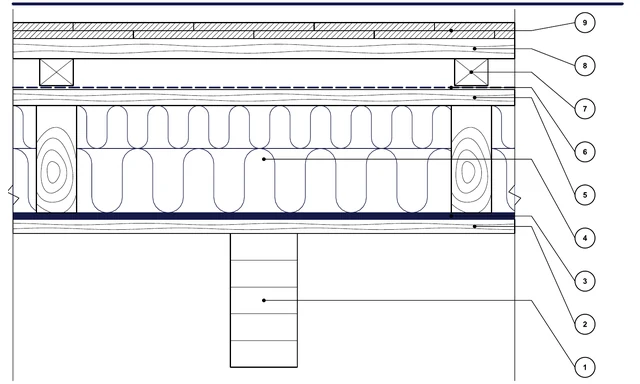

ISO-ACO-01
Dach mit sichtbaren Sparren
Die Membranen verlaufen über die Sparren – das Holz bleibt im Raum sichtbar
Startseite · Dokumentation · Für Planer
Für Planer
CAD-Details, BIM-Objekte und technische Datenblätter von Isoflect, bereit für die Verwendung im Projekt.
Der Plan jedes Details wird direkt geöffnet, ohne Registrierung.
DXF + BIM
Die DXF-Zeichnung (AutoCAD, ArchiCAD, BricsCAD) und der Aufbau im IFC-Format (Revit, ArchiCAD, Allplan) nach einem kurzen Formular, einmal pro Besuch.
Nutzung
Die Zeichnungen und Modelle sind Eigentum von Isoflect Insulation und dürfen nur in Projekten verwendet werden, in denen Isoflect-Produkte eingebaut werden.
Dächer · 5

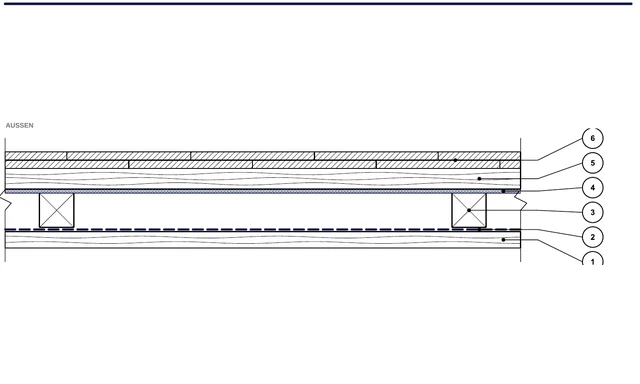

ISO-ACO-02
Dach – unter der Dacheindeckung
Reflectiva Bronze/Silver zwischen Konterlatte und Dachlatte – Montage von unten nach oben, mindestens 50 cm frei an der Traufe und am First

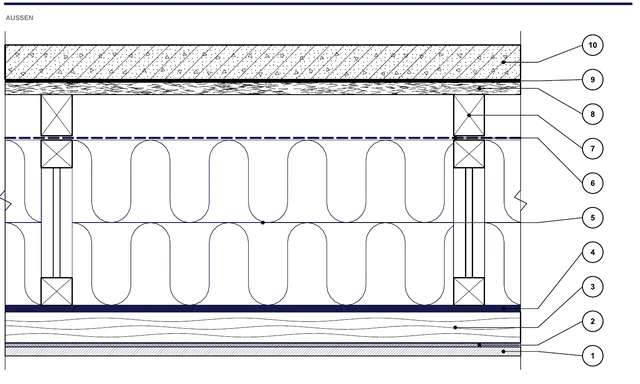

ISO-ACO-03
Flachdach auf Holzkonstruktion
Multistrat und Gold auf beiden Seiten der Installationslattung, EPDM außen

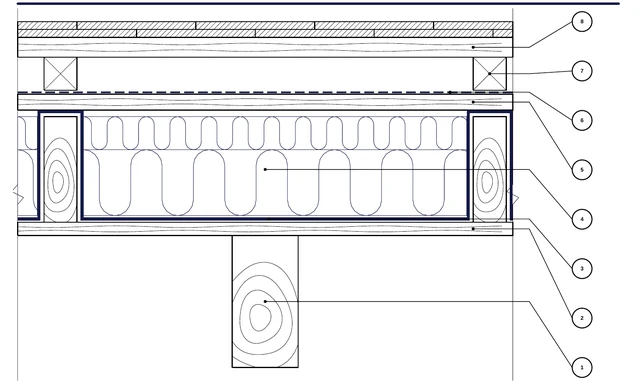

ISO-ACO-04
Ausgebautes Dachgeschoss mit sichtbaren Sparren – Gold in den Gefachen
Variante A · die Sparren oberhalb der Holzverkleidung sind bereits montiert · Reflectiva Gold in den Gefachen oder Reflectiva Multistrat in zwei Lagen · Isoflect Wolle 15 cm

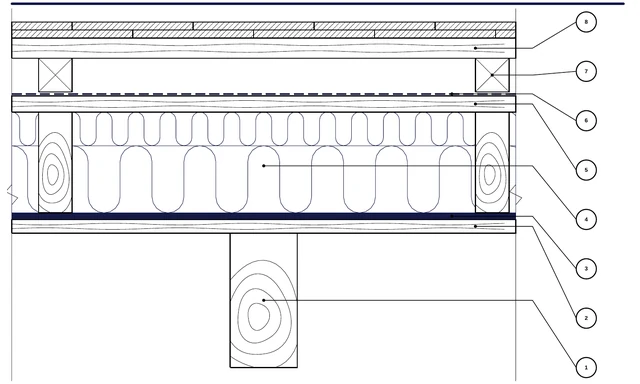

ISO-ACO-05
Ausgebautes Dachgeschoss mit sichtbaren Sparren – Gold auf der Holzverkleidung gespannt
Variante B · die Sparren oberhalb der Holzverkleidung sind noch nicht montiert · Reflectiva Gold auf der Holzverkleidung gespannt, unter den Sparren · Isoflect Wolle 15 cm
Dachgeschosse – System 10 · 3

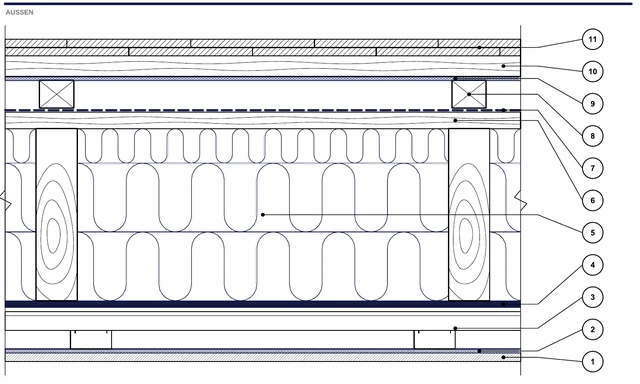

ISO-MAN-A25
Ausgebautes Dachgeschoss auf Sparren – System 10 Basic
Variante A · Multistrat, Gold und Wolle innen · optional: Roof Pro oder Roof Optim auf der Dachschalung, Bronze oder Silver zwischen Konterlatte und Dachlatte · Sparren 25 cm

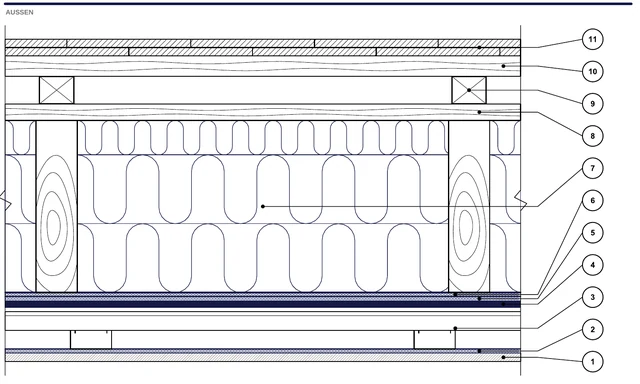

ISO-MAN-B25
Ausgebautes Dachgeschoss auf Sparren – System 10 Medium
Variante B · Gold + 2 × Multistrat unter den Sparren, Multistrat an der Gipskartonplatte · Sparren 25 cm

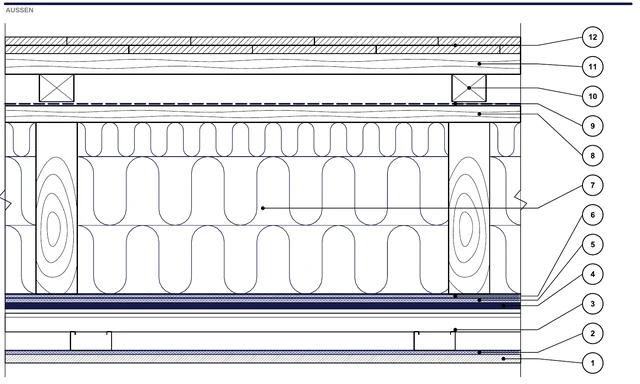

ISO-MAN-C25
Ausgebautes Dachgeschoss auf Sparren – System 10 Premium
Variante C · wie Medium, zusätzlich Roof Pro oder Roof Optim über der Dachschalung · Sparren 25 cm
Wände · 6

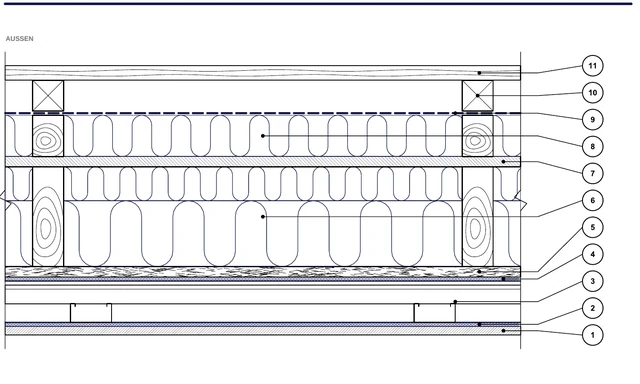

ISO-PER-01
Außenwand – vorgehängte hinterlüftete Fassade
System 10 vertikal – vorgehängte hinterlüftete Fassade mit Holzverkleidung · Horizontalschnitt

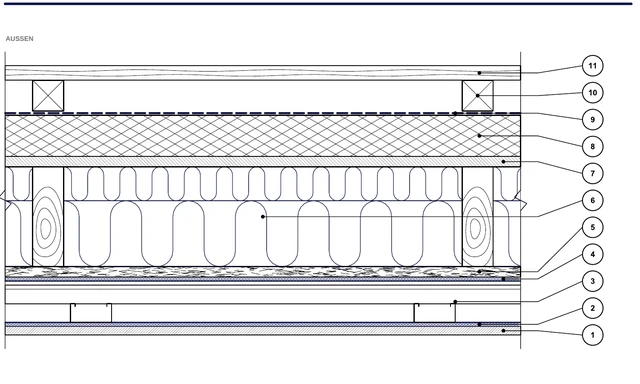

ISO-PER-02
Außenwand – vorgehängte hinterlüftete Fassade, Sockelbereich
XPS-Streifen am Fuß, mind. 30–50 cm über der Geländeoberkante · Horizontalschnitt durch den Sockel

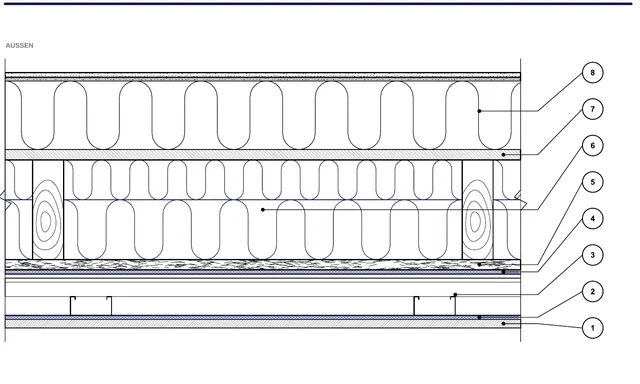

ISO-PER-03
Außenwand – Putz
Das Wärmedämmverbundsystem bleibt unverändert; Isoflect kommt auf der Innenseite zum Einsatz · Horizontalschnitt

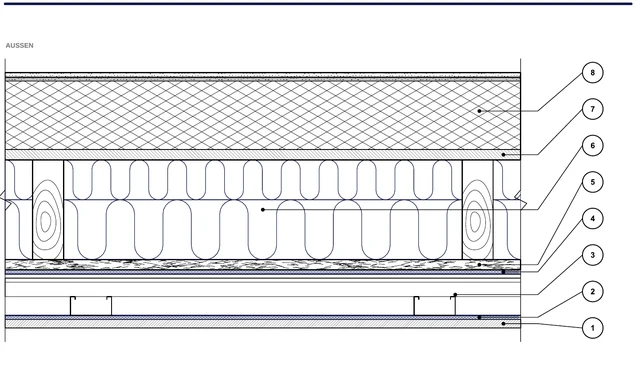

ISO-PER-04
Außenwand — Putz, Sockelbereich
XPS-Streifen am Fuß, mind. 30–50 cm über der Geländeoberkante · Horizontalschnitt durch den Sockel

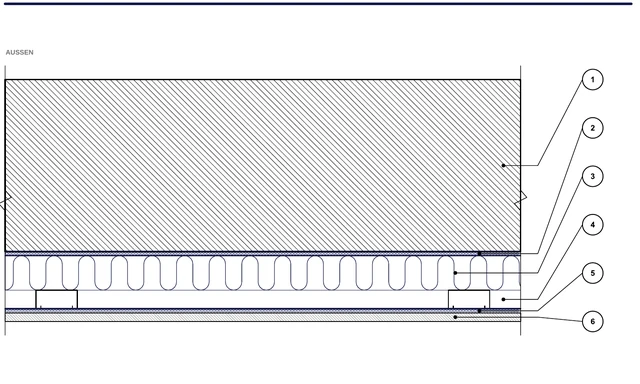

ISO-PER-05
RenoFit-Wand — Dämmung von innen
Auf bestehender Ziegelwand — Multistrat, Wolle P800, Multistrat · Horizontalschnitt

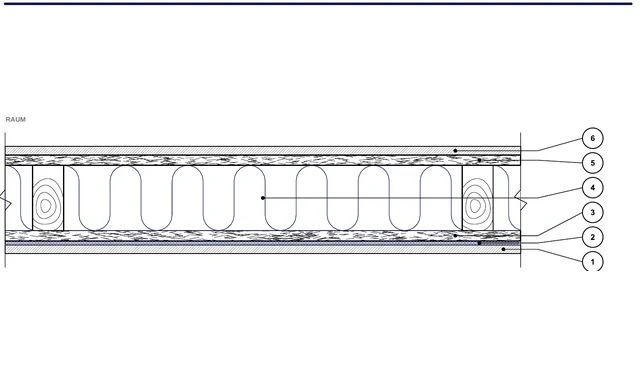

ISO-PER-06
Innenwand auf Holzständerkonstruktion
Reflectiva Multistrat einseitig, Wolle zwischen den Ständern · Horizontalschnitt
Dachböden · 5

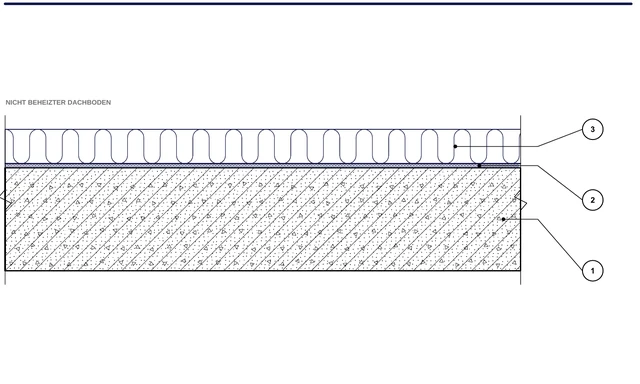

ISO-POD-01
Dachbodendecke auf Betondecke
Multistrat auf der Betondecke, Isoflect Wolle P800 darüber

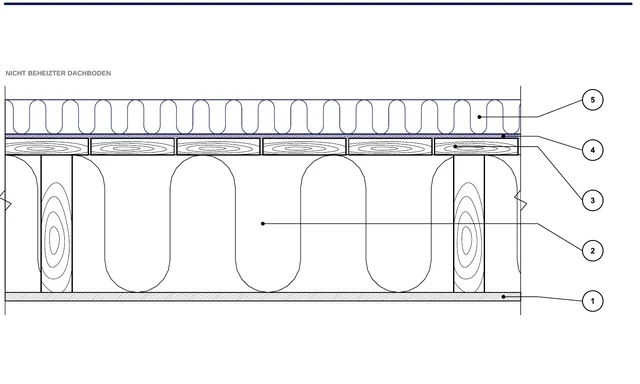

ISO-POD-02
Dachbodendecke auf Holzbalken
Wolle zwischen den Balken, Dachschalung, Multistrat mit Aluminium nach oben und Wolle darüber

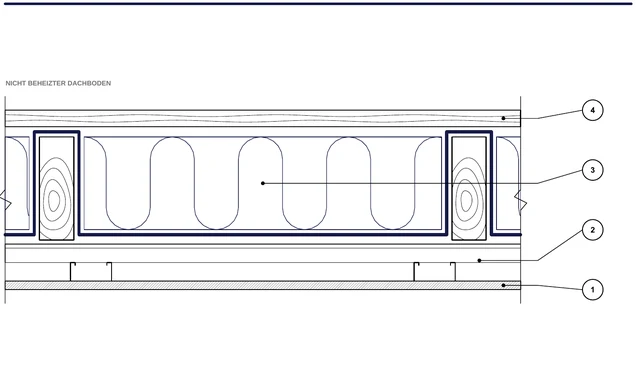

ISO-POD-03
Dachbodendecke mit Gold-Kammern
Gold folgt der Kontur der Balken, Wolle füllt die Kammern, die Dachschalung wird zum Dachbodenbelag

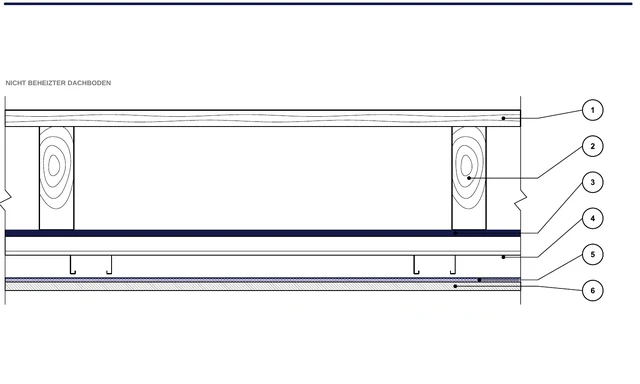

ISO-POD-04
Reflektierendes Paket unter der Dachbodendecke
Gipskarton, Multistrat, doppelte CD-Unterkonstruktion und Gold unter den Balken, ohne Dämmung zwischen den Balken

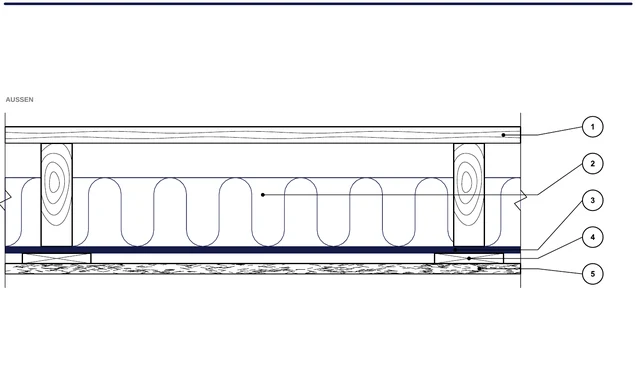

ISO-POD-05
Dachstuhl — Dämmung von innen
Wolle zwischen den Sparren, Reflectiva Gold, Abstandhalter aus Brettern und OSB zum Innenraum hin
Geschossdecken und Fußböden · 7

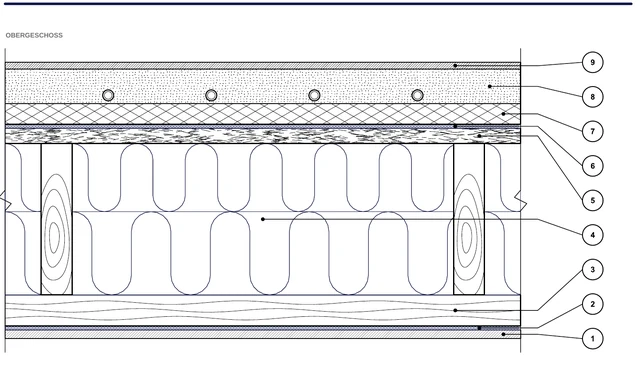

ISO-PLA-01
Holzbalkendecke zwischen den Geschossen
Floor Pro unter dem Estrich, Wolle zwischen den Balken, Fußbodenheizung

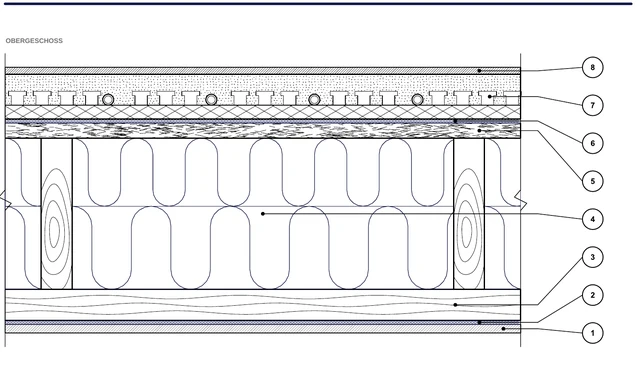

ISO-PLA-02
Holzbalkendecke zwischen den Geschossen — System mit Nut-Platten
EPS-Platte mit Nut anstelle des selbstnivellierenden Estrichs — Floor Pro darunter, Wolle zwischen den Balken

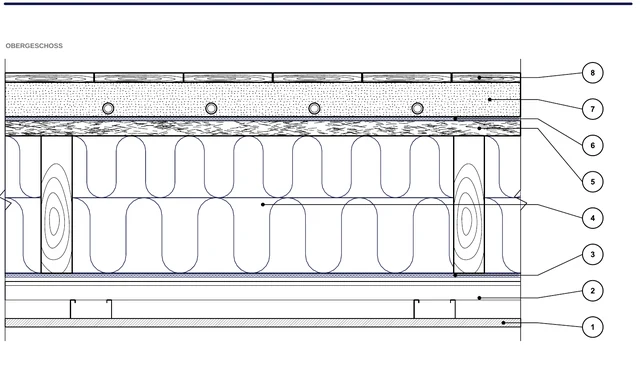

ISO-PLA-03
Holzbalkendecke zwischen den Geschossen — Variante mit Wolle
Isoflect Wolle anstelle von Holzfaser, Floor Pro unter dem Fußboden

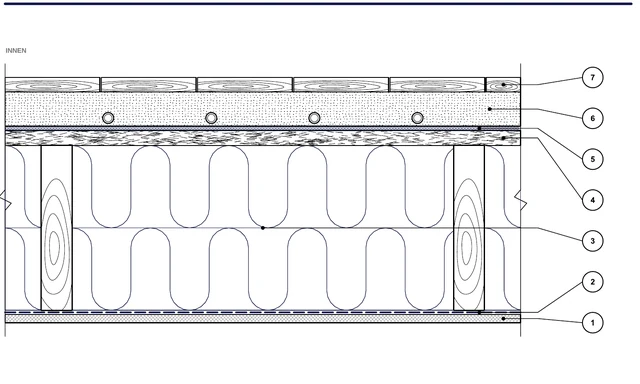

ISO-PLA-04
Decke über Kriechkeller
Aufgeständerte Gründung — Floor Pro oben, Roof Pro auf der kalten Seite

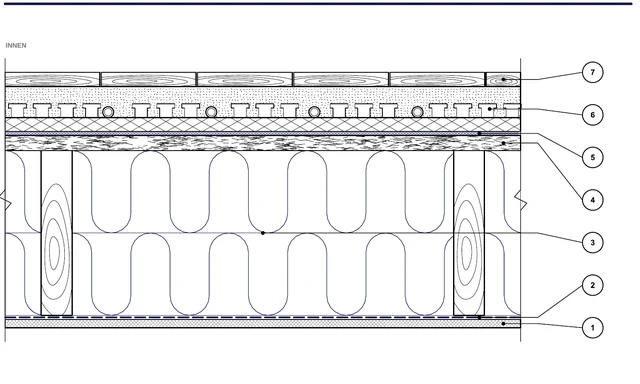

ISO-PLA-05
Decke über Kriechkeller — System mit Nut-Platten
Aufgeständerte Gründung — Nut-Platte anstelle des Estrichs

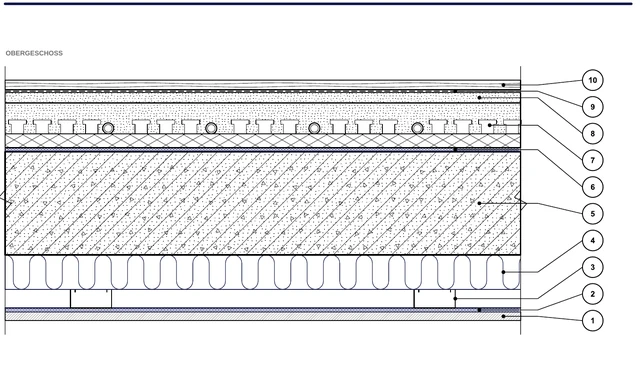

ISO-PLA-06
Betondecke zwischen den Geschossen
Multistrat-Decke + Wolle unter der Decke, Floor Pro und Fußbodenheizung darüber

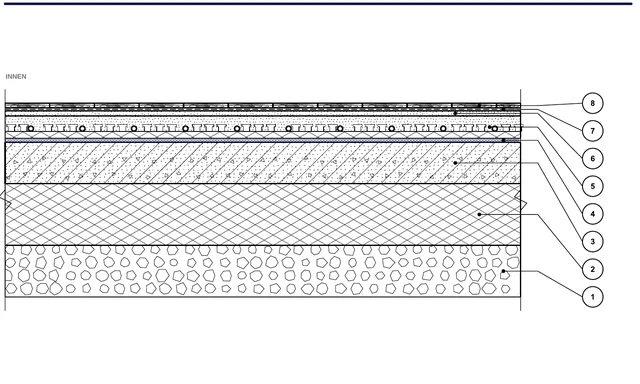

ISO-PLA-07
Fußboden im Erdgeschoss auf Betondecke
Floor Pro auf der Betondecke, Fußbodenheizung auf Platten mit Nut und Feder, Parkett

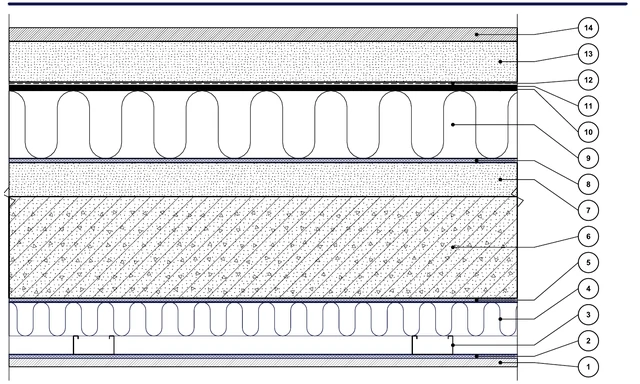

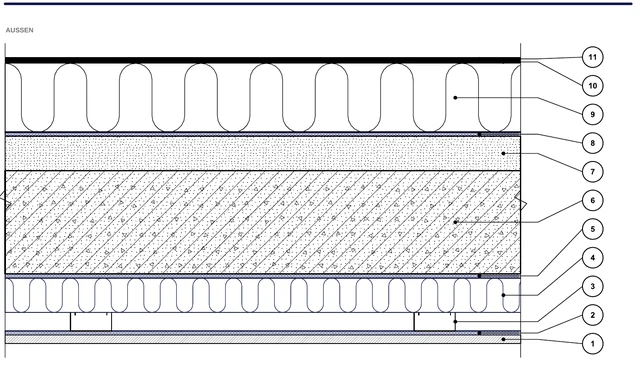

Terrassen · 2
BIM-Bibliothek der Produkte
IFC-Objekte für Reflectiva Gold, Silver, Bronze, Multistrat, Roof Pro, Roof Optim und Wolle P800, P1500, P2100: Materialschicht, Dicke und die im technischen Datenblatt angegebenen Daten.
Technische Datenblätter
- Reflectiva GoldPDF
- Reflectiva SilverPDF
- Reflectiva BronzePDF
- Reflectiva MultistratPDF
- Roof ProPDF
- Roof OptimPDF
- Wolle P800PDF
- Wolle P1500PDF
- Wolle P2100PDF
- Power TapePDF
Die jeweils gültige Revision ist auf jedem Datenblatt angegeben.
